Popis produktu

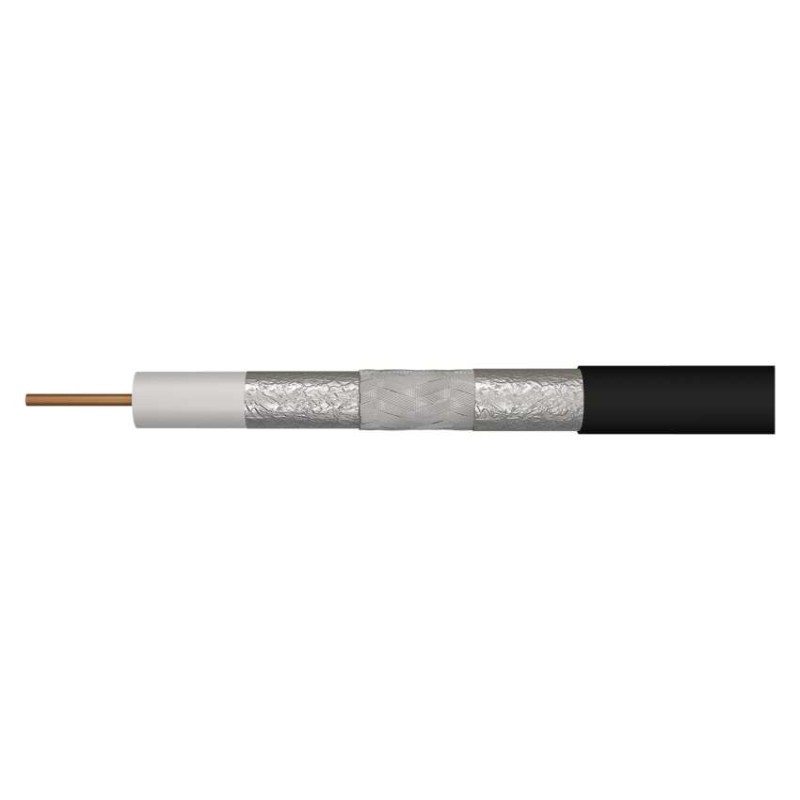

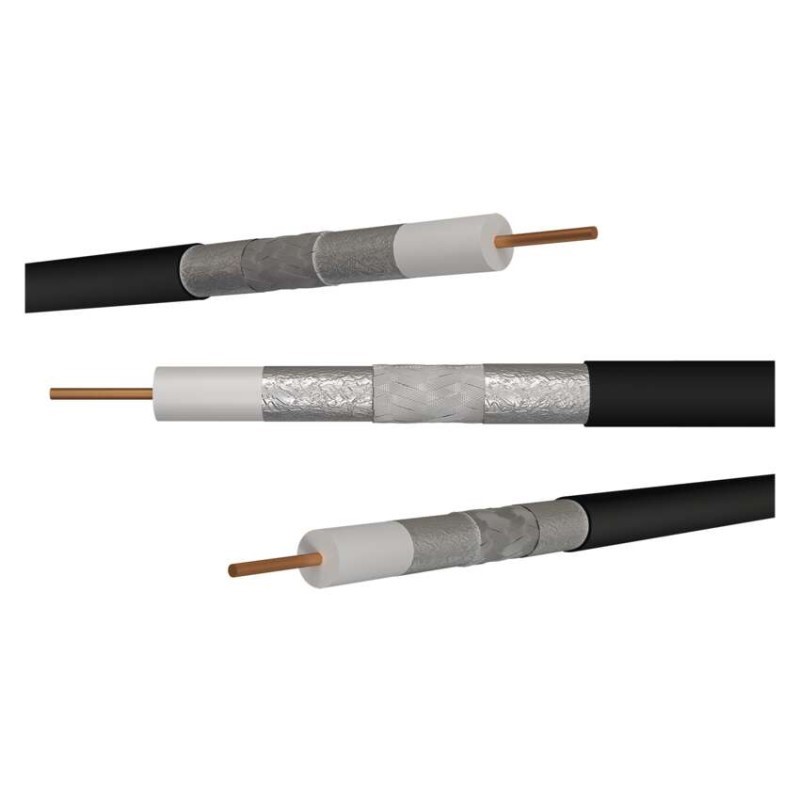

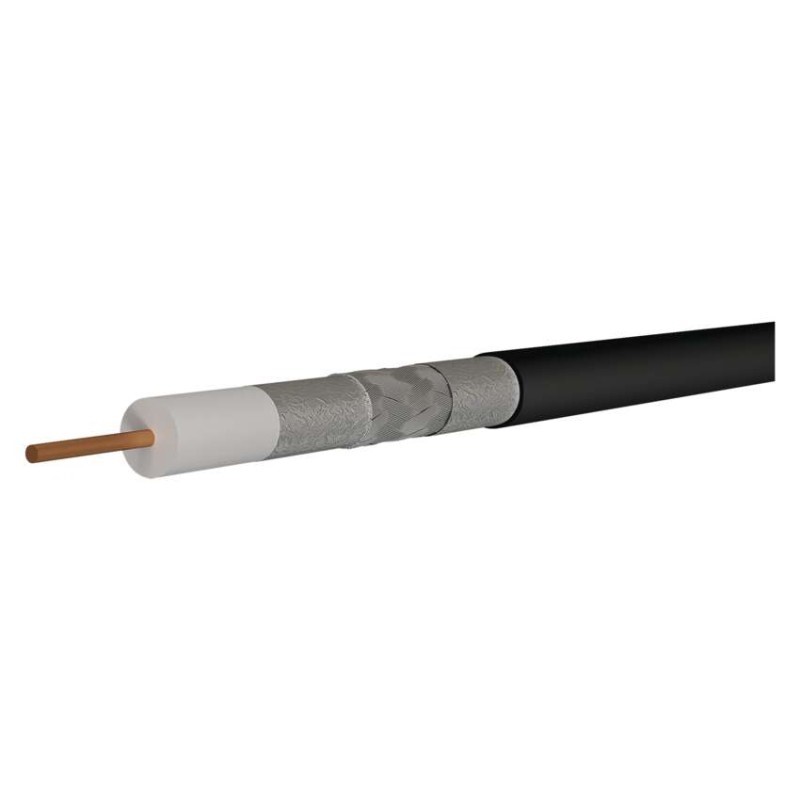

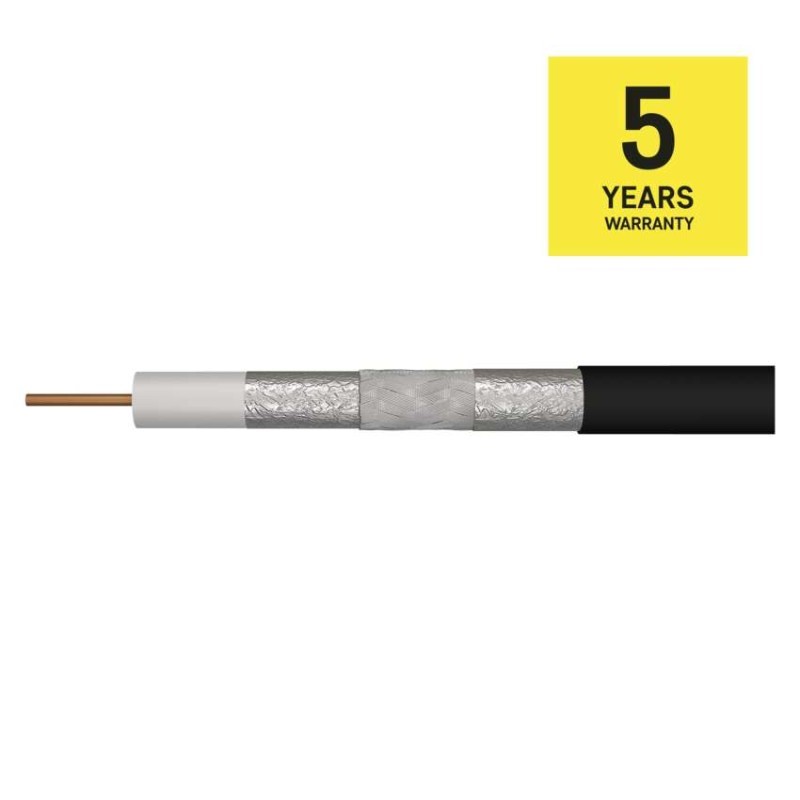

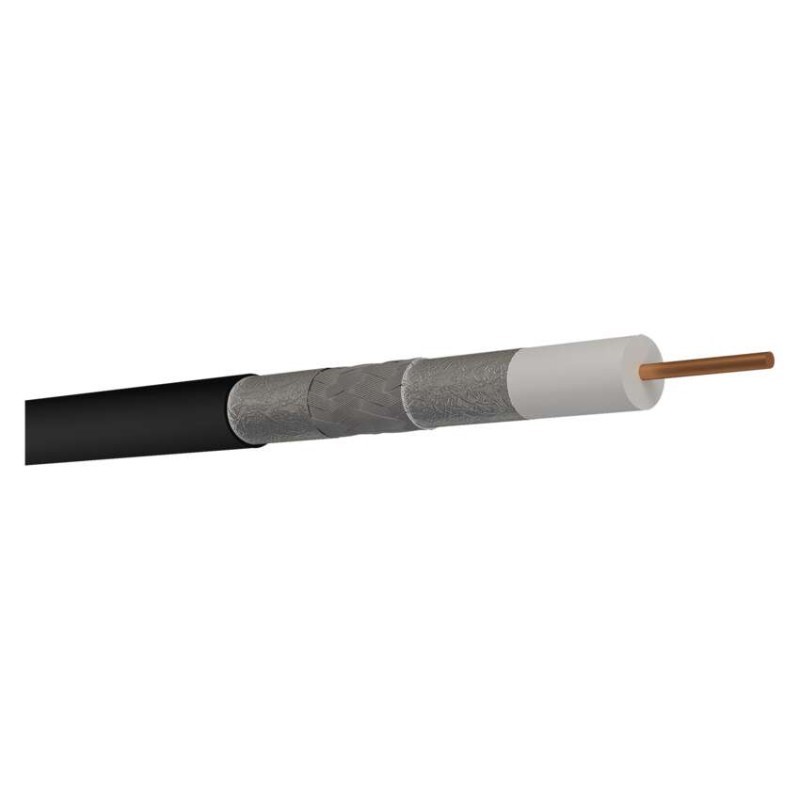

Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním TRISHIELD z pocínované mědi CuSn. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Kabel odolný UV záření pro venkovní instalace.
APE = vzduchové dielektrikum: ne
barva izolace napájecích vodičů: neuvádí se
barva pláště kabelu: černá
činitel zkrácení: 0,84
dielektrikum typ, průměr: FPE 4,8 mm
doporučené typy konektorů - F lisovací: *K7220
doporučené typy konektorů - F šroubovací: *K7351
FPE = pěnové dielektrikum: ano
hmotnost (kg/km): 43,5
impedance: 75 Ohm
izolace napájecích vodičů: neuvádí se
izolační odpor mezi jádry při 20 °C (MOhm/km): 500
kapacita (pF/m): 52
konstrukce napájecích vodičů: neuvádí se
materiál pláště kabelu: PVC UV odolné
materiál stínění: cínovaná měď (CuSn)
materiál vnitřního vodiče: měď (Cu)
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7
max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,5
max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
max. útlum při 20 °C (dB/100m) 10 MHz: 2,28
max. útlum při 20 °C (dB/100m) 2 000 MHz: 28,2
max. útlum při 20 °C (dB/100m) 450 MHz: 12,8
max. útlum při 20 °C (dB/100m) 650 MHz: 15,1
max. útlum při 20 °C (dB/100m) 860 MHz: 17,87
min. poloměr ohybu jednorázový/násobný: 30/60 mm
min. útlum odrazu při 20 °C (dB) 10–300 MHz: 31
min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
min. útlum stínění (dB) 10 ~ 800 MHz: >95
montážní teplota: +5 °C až +60 °C
nebezpečné látky: žádné
odolné UV: ano
PE = polyethylenové dielektrikum: ne
PES = vrstva fólie: ne
počet drátků stínění: 144× 0,12 mm
počet stínění: 3
pokrytí stínění: >84 %

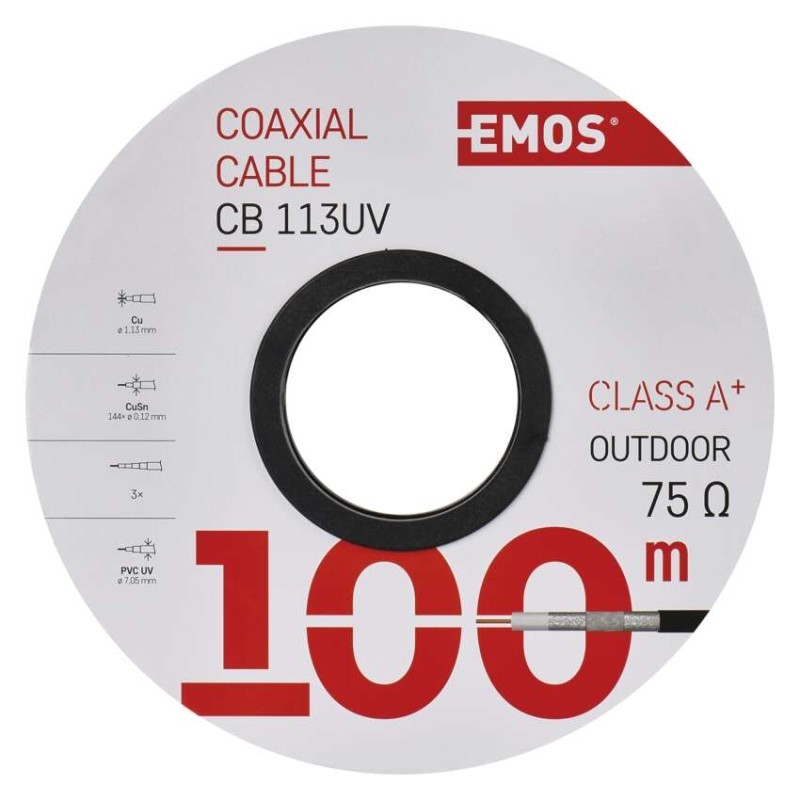

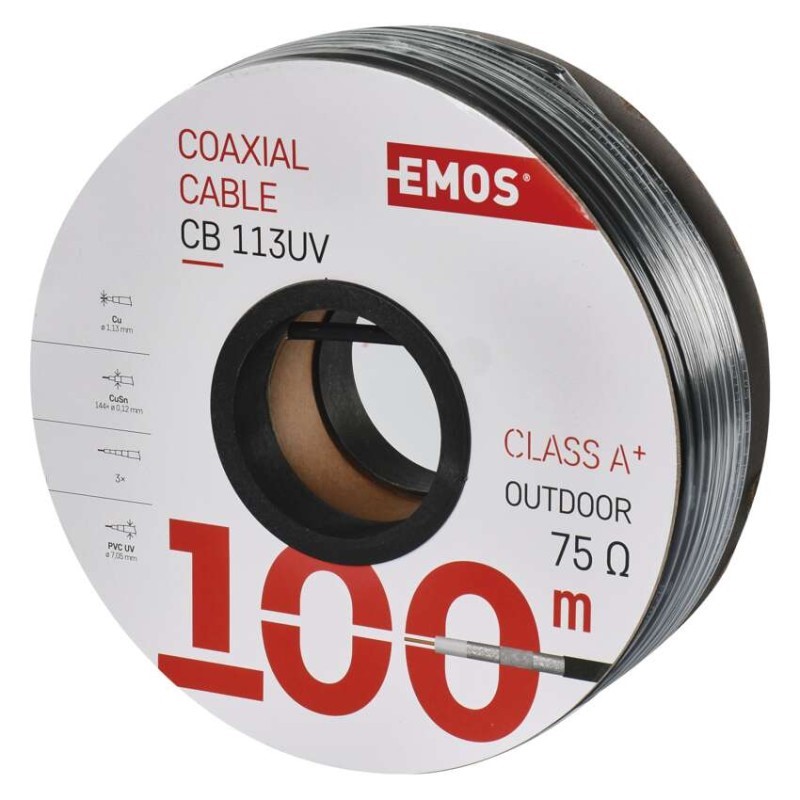

prodejní obal: 100 m, cívka
průměr pláště kabelu: 7,05 mm
průměr stínění: 144× 0,12 mm2
průměr vnitřního vodiče: 1,13 mm
průřez napájecích vodičů: neuvádí se
skladovací teplota: -20 °C až +75 °C
stínění I.folie: 1× Al/PES
stínění II. folie: Al/PES spirála
třída reakce na oheň: Eca
typ koaxiálního kabelu: CB113UV
vhodné pro venkovní použití: ano
zamýšlené použití: venkovní vedení, terciální rozvody
záruční doba: 5 let
způsob balení - délka: 100 m
způsob balení - ozn. metráží: 1–100 m
způsob balení - typ cívky: papírová cívka
