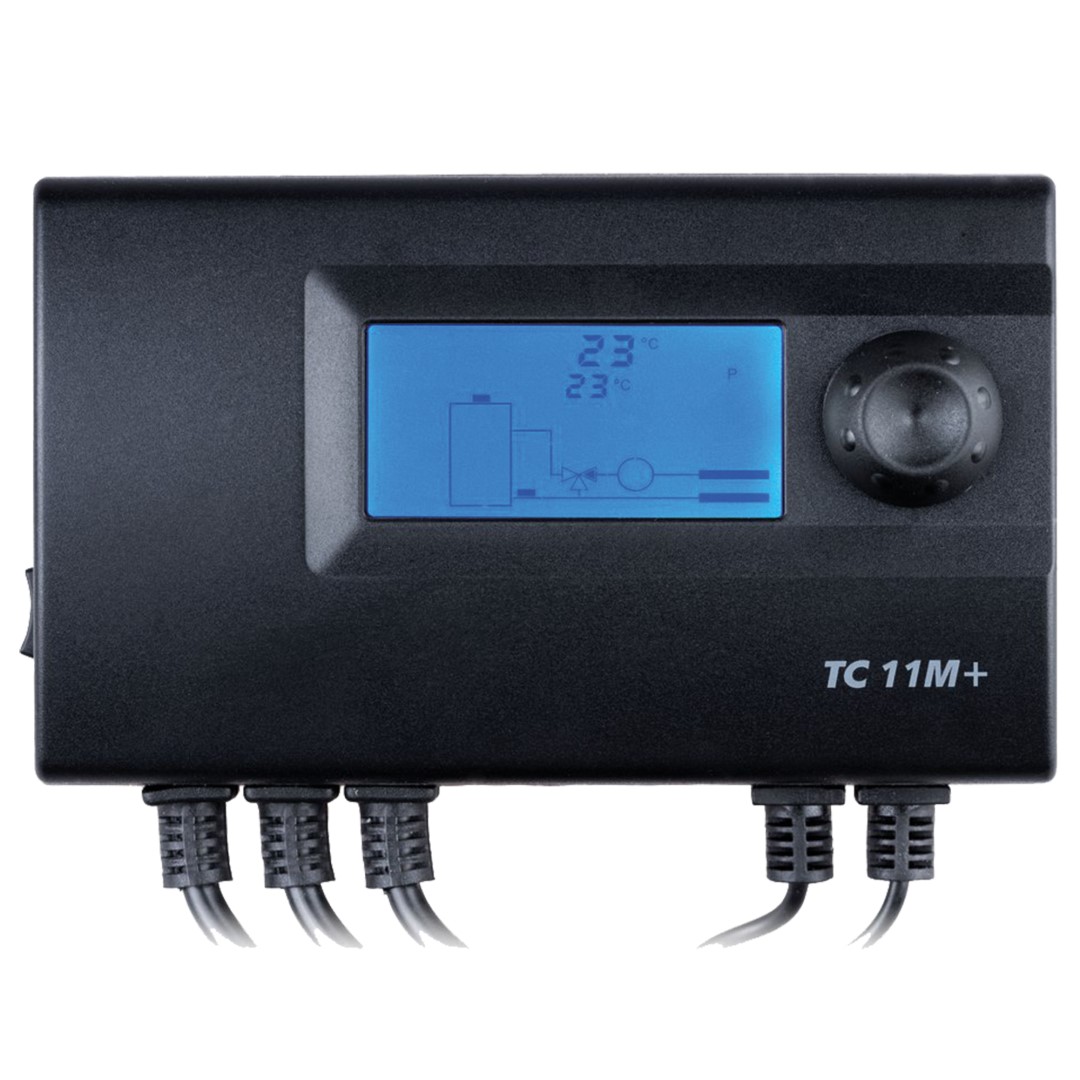

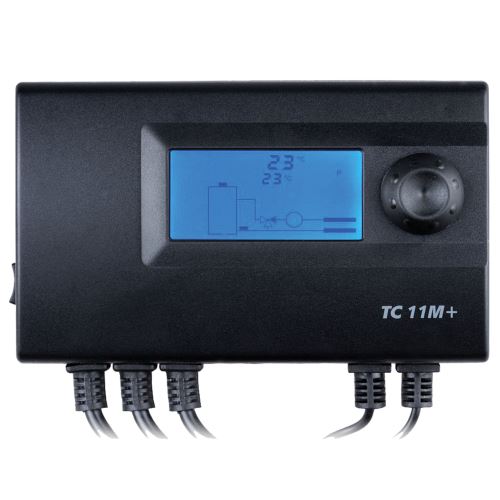

Termostat elektronický příložný TC11M+
Elektronický regulátor TC 11M+ je určen k regulaci teploty s použitím směšovacího ventilu (vybaveného koncovými spínači). Podle konfigurace, reguluje teplotu v topném oběhu (např. v podlahovém topení) nebo vratnou teplotu kotle.
Regulátor také ovládá provoz čerpadla ÚT. V režimu regulace teploty topného oběhu může spolupracovat s libovolným pokojovým termostatem, který má beznapěťový výstup NO.
Regulátor TC 11M+ je oproti variantě TC 11M určen pro provoz s kotli na tuhá paliva. U typu TC 11M+ je teplota alarmu nastavitelná až do 110 °C.
Typ TC 11M+ je vybaven systémem ANTI-STOP proti zatuhnutí čerpadla.
ZÁKLADNÍ VLASTNOSTI:
- Elektronický regulátor pro ovládání čerpadla a třícestného směšovacího ventilu
- Snadná a rychlá instalace
- Jednoduché nastavení a ovládání
- Možnost připojení pokojového termostatu
- Přehledný displej
- Vhodné pro kotle na tuhá paliva, alarm čidla zdroje tepla až 110 °C
- Funkce ANTI-STOP
Technické parametry:
| Typ termostatu | TC 11M+ |
| Ovládání | 3-cestný směšovací ventil OČ – oběhové čerpadlo |
| Rozsah měření teploty | 0-110 °C |
| Rozsah řízení teploty | 10-90 °C |
| Přesnost měření | +/- 1 °C |
| Indikace sepnutí zařízení | LCD displej |
| Maximální odporová zátěž | 3 A |
| Napájení | 230 V 50Hz |
| Příložné čidlo | 1,5m (zdroj tepla) 1,5m (čidlo za šměšovacím ventilem / na vratném potrubí) |
| Spínání | 230 V |
Vysvětlivky: OČ (oběhové čerpadlo), CČ (cirkulační čerpadlo), zás (zásobník), TUV (teplá užitková voda), DM (dmychadlo), kot (kotel)

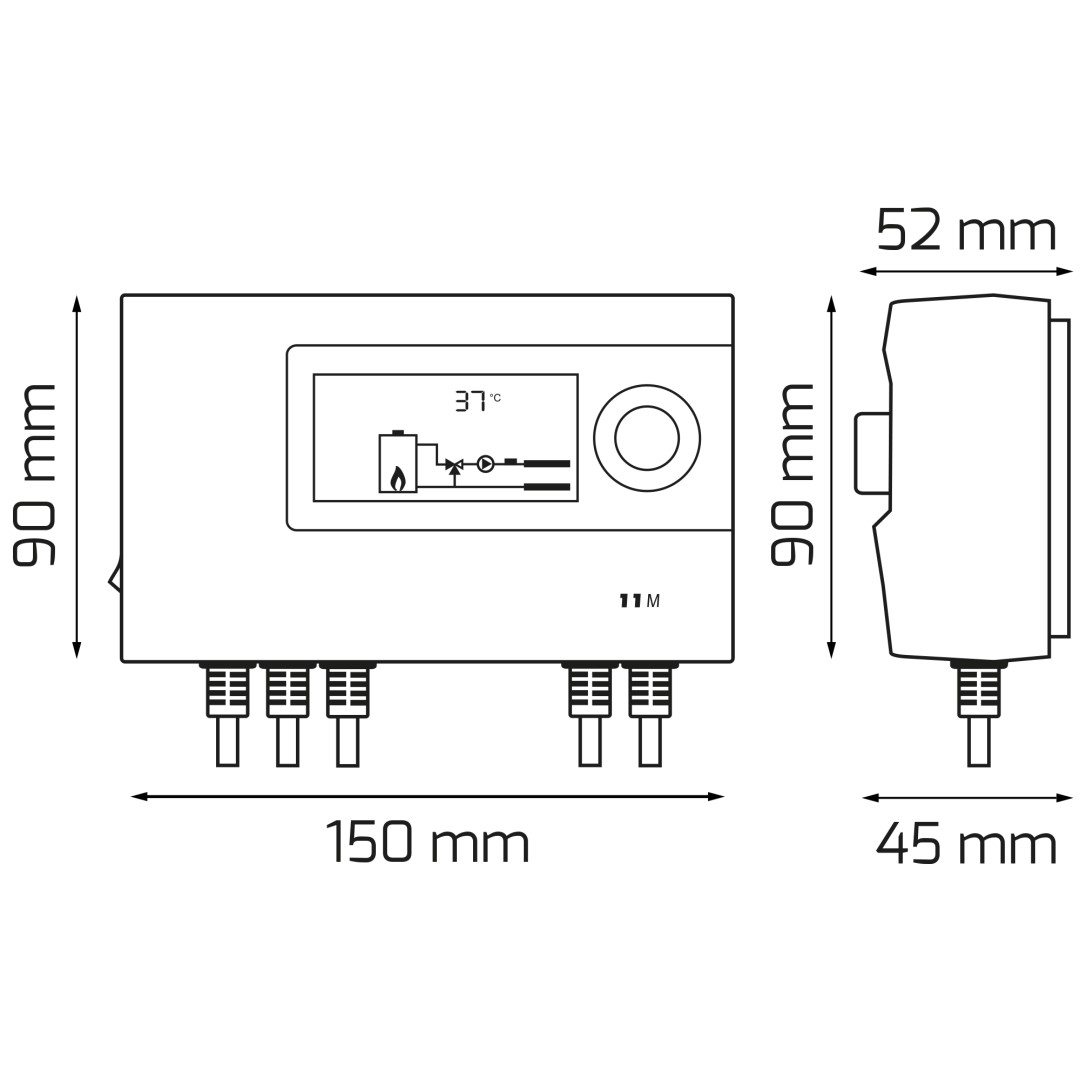

TC11M+TC11M-rozměryPotřebuji znát technické údaje, schema zapojení a délku čidel. Dekuji.
Dobrý den pane Sommer, popis produktu jsem doplnil, v záložce "ke stažení" nyní naleznete také návod k zařízení, kde se nachází schémata zapojení. Délka čidel je 3m. Kdyby Vám jakákoliv informace scházela, neváhejte se na mě opět obrátit. Děkuji, s pozdravem David Buršík
Dobry den, v popise uvadzate dlzku cidiel 1,5m a v odpovedi na dotaz 3m. Ktory udaj je spravny?
Dobrý den, děkuji za upozornění na předešlou nepřesnost v komentáři níže. Skutečná délka čidel u modelu TC11M+ je 1,5m pro obě čidla. Délka 3m se vztahuje k modelu TC11M.
Hezký den, S pozdravem David Buršík
